型???????號?? | |
參???????數?? |
DN10~DN100 |

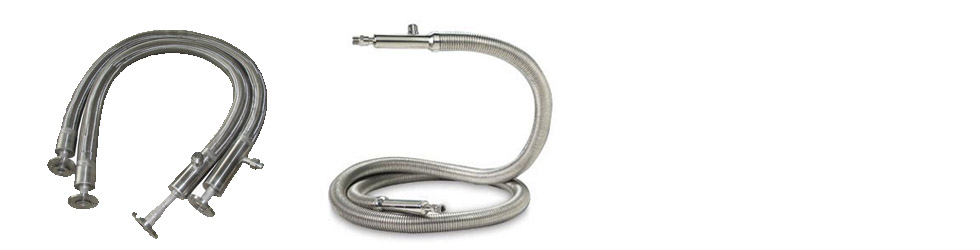

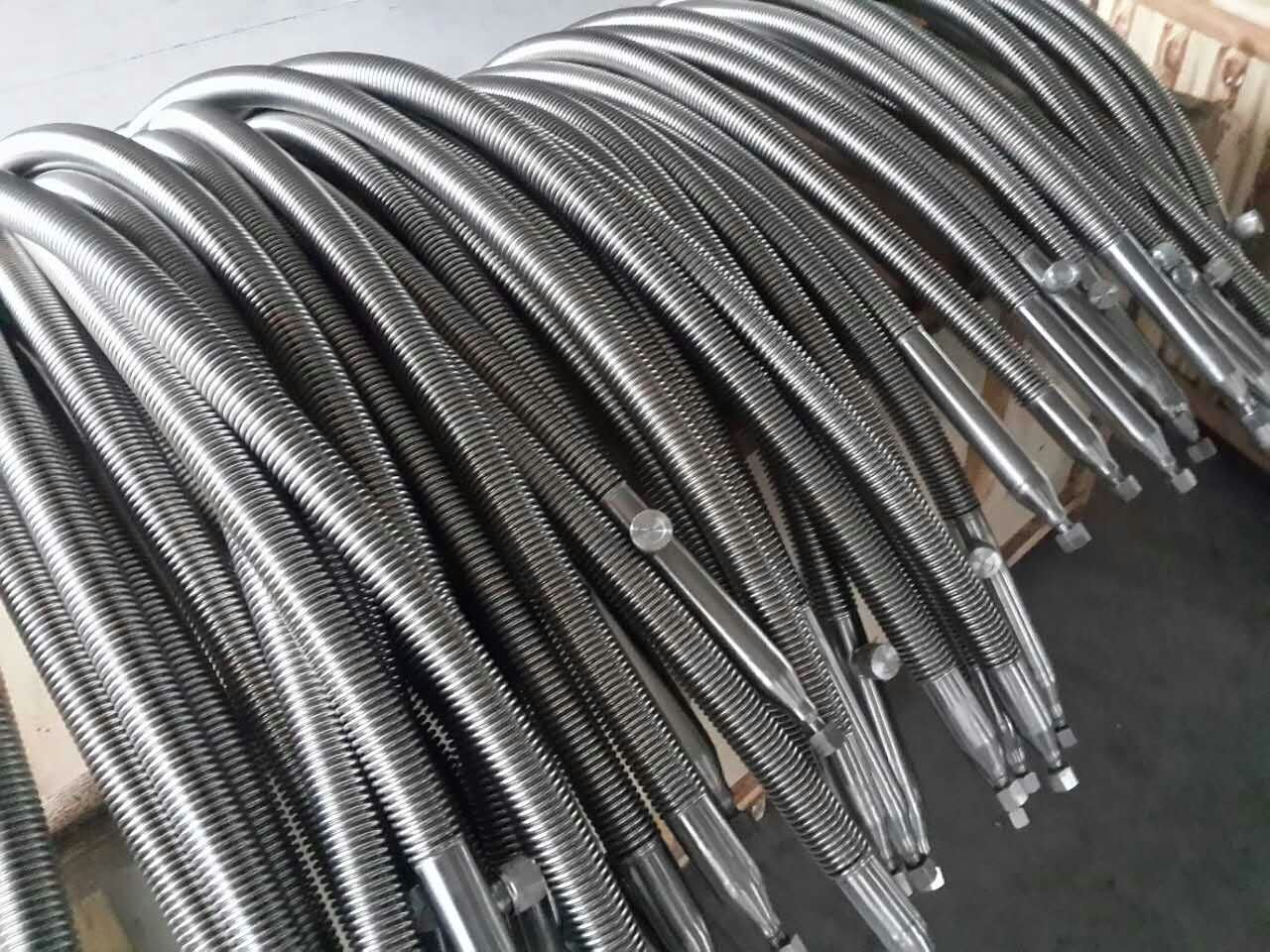

液氮真空管路低溫軟管
低溫軟管接頭可按用戶需求定制
真空管軟管特點
●真空軟管可以按現場情況調整供液系統位置,真空軟管彎曲半徑小
●保冷效果好,使用時軟管外表不結水,不結霜
●真空軟管兩端配以貯槽和槽車專用快速接頭
●有特殊需求的客戶定制特殊結構形式的真空絕熱軟管
真空管軟管選材
●內外層均為特種優質不銹鋼金屬軟管(SUS304)
●夾層中采用目前先進的專用多層絕熱材料
●導熱系數低的支撐
液氮真空管路管軟管運用
●真空管軟管主要運用:槽車充排液體;貯槽與低溫用液設備之間硬連接的轉換;真空硬管與低溫用液設備之間的轉換。
●真空管運用行業:工業氣體、醫學、生物學,電子、航空、汽車,餐館、飲料等行業,輸送液氮(LIN)、液氬(LAr)、液氧(LOX)、液化天然氣(LNG)。
液氮真空管路技術參數
高真空多層絕熱低溫液體輸送軟管技術參數
管道規格 (mm) | 公稱通徑 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | |
內 管 | ф10 | ф15 | ф20 | ф25 | ф32 | ф40 | ф50 | ф65 | ф80 | ф100 | ||
外 管 | ф34 | ф15 | ф52 | ф64 | ф84 | ф84 | ф104 | ф125 | ф150 | ф185 | ||
工作壓力 | 根據用戶需要設計 ≤3.2MPa | |||||||||||
設計溫度 | -270℃ | |||||||||||
工作介質 | LO2、LN2、LAr、LH2、LHe | |||||||||||
內、外筒材質 | SUS304 | |||||||||||
結構形式 | 高真空多層絕熱 | |||||||||||
夾層壓力 | <0.004Pa | |||||||||||
管道真空漏率 | <2×10-10PaL/S | |||||||||||
使用環境溫度 | -30℃~50℃ | |||||||||||
內管強度試驗 | 根據工作壓力進行 | |||||||||||
氣密性試驗 | 根據工作壓力進行 | |||||||||||
設計依據 |
1.根據國家有關標準和Q/XLT001-2008標準 2.按用戶提供的低溫液體輸送管道系統布置圖要求進行 |
