液氮罐(Liquid Nitrogen Tank)
液氮罐,又稱為低溫儲存罐或液態氮儲罐,是一種用于存儲和運輸液態氮的設備。液氮是一種無色、無味且極冷的液體,具有極低的沸點和溫度。液氮罐是在各種科學、工業和醫療領域中廣泛使用的重要工具。本文將詳細介紹液氮罐的結構、工作原理、應用領域以及注意事項。

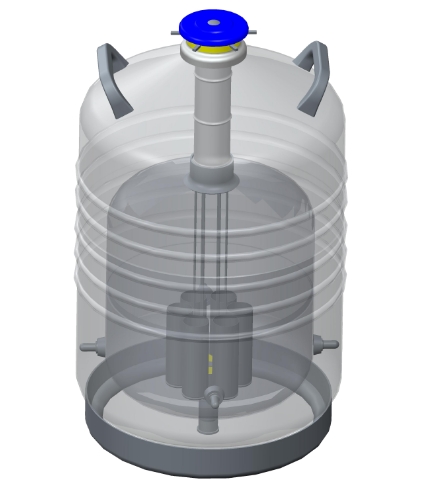

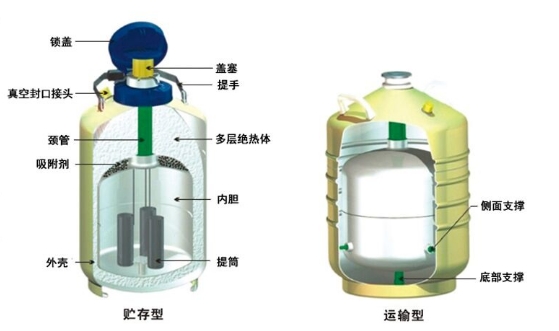

一、結構與組成
液氮罐主要由外殼、真空隔熱層、液氮容器和配套設施組成。
1. 外殼:液氮罐的外殼通常由不銹鋼等耐腐蝕材料制成,具有高強度和密封性能,可以有效保護內部組件不受外界環境的影響。
2. 真空隔熱層:真空隔熱層位于外殼與液氮容器之間,通過隔離熱量傳導的方式降低液氮的蒸發速率。真空隔熱層通常由多層金屬箔和絕緣材料構成,能夠提供優異的隔熱性能。
3. 液氮容器:液氮容器是存儲液態氮的核心組件。它通常由內膽、支撐系統和密封裝置組成。內膽是貯存液氮的主要空間,其內部涂有防腐涂層以確保液氮的純凈度和安全性。支撐系統用于支撐和固定內膽,以防止變形和損壞。密封裝置則起到密封內部液氮的作用,以避免液氮的泄漏。
4. 配套設施:液氮罐還包括一些附件和配套設施,如液位計、壓力表、泄壓閥和傳感器等。這些設施可以監測罐內的液氮水平、壓力和溫度,并提供相應的報警和保護功能。
二、工作原理
液氮罐的工作原理基于液態氮的低溫特性和真空隔熱技術。當液態氮注入液氮罐內后,罐內的壓力將增加,同時液態氮也會逐漸蒸發。為了保持液體氮的存儲和使用,液氮罐需要提供良好的隔熱性能。
真空隔熱層起到了關鍵的作用。通過在內部設立真空,有效降低了熱量傳導的速率,從而減緩了液氮的蒸發速度。這使得液氮可以長時間保持在極低溫度下而不失去其液態狀態。
同時,配套設施也是確保液氮罐正常工作的重要組成部分。液位計可以實時監測液氮的水平,保證及時補充和更換液氮。壓力表可以檢測罐內的壓力變化,以避免過高壓力對罐體的損壞。泄壓閥則用于排除罐內過高的壓力,以確保安全運行。傳感器可以監測液氮罐內的溫度,并在需要時提供相應的警報信號。

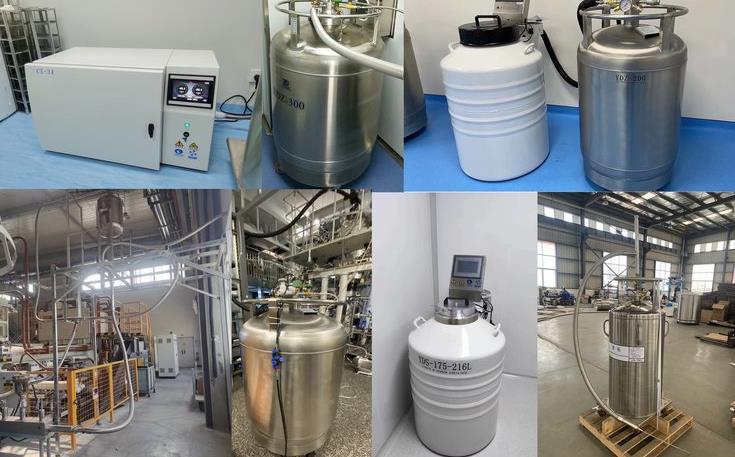

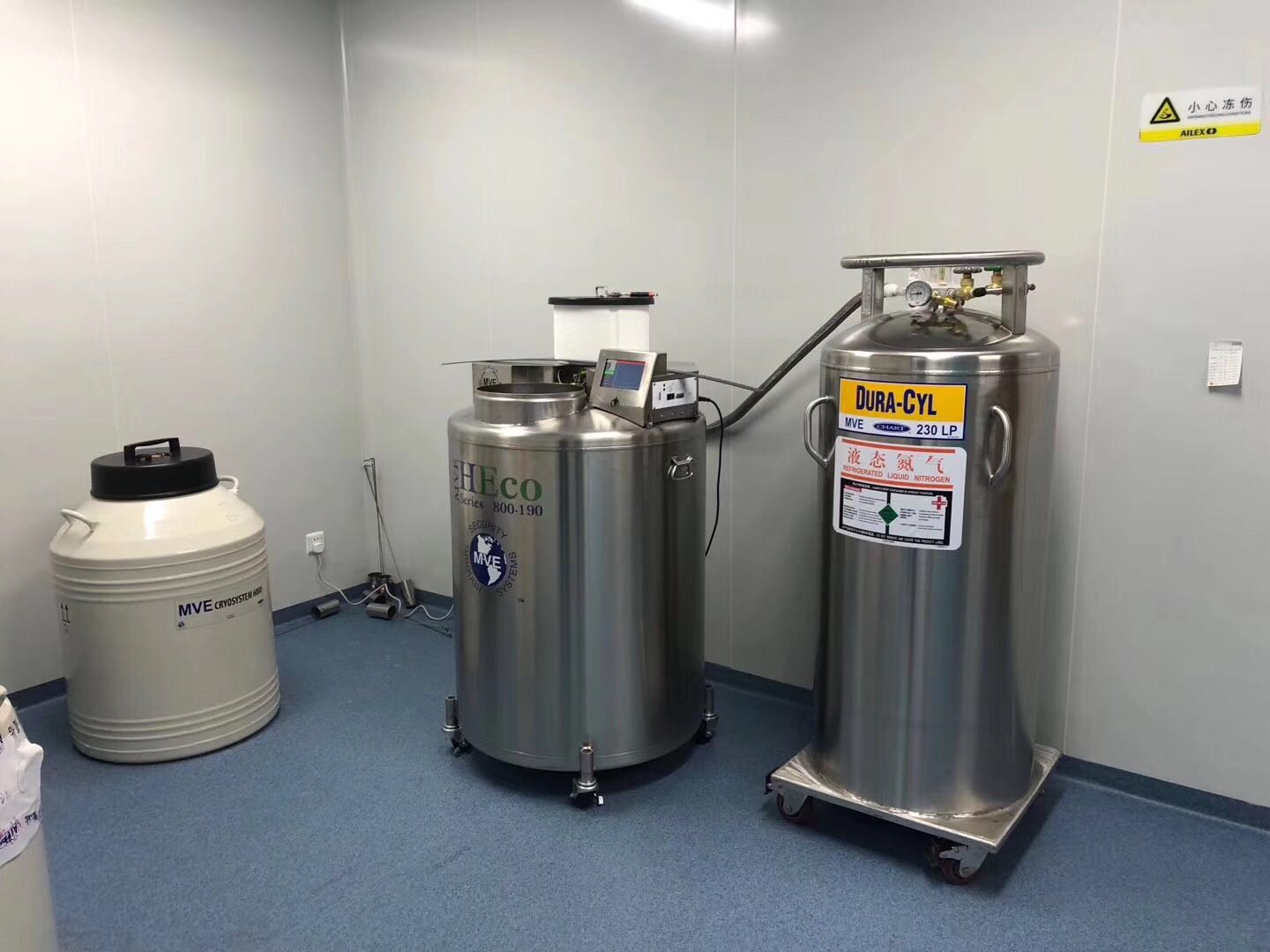

三、應用領域
液氮罐在各個領域都有重要的應用價值。以下是一些常見的應用領域:
1. 科學研究:液氮罐廣泛應用于科學實驗室,用于儲存生物樣品、細胞、培養物和其他生物材料。液氮的極低溫度可以有效地保護這些樣品,確保其在儲存過程中保持完整性和可用性。
2. 醫學領域:醫療機構常使用液氮罐來存儲生物樣本、血液、器官和干細胞等。這些物質對于診斷、治療和研究具有重要意義。液氮罐的低溫儲存能夠保證這些物質的長期保存,并確保其質量不受到損害。
3. 工業生產:液氮在工業生產中扮演著重要的角色。液氮罐用于存儲和供應液態氮,以滿足一系列工業需求,例如冷凍食品加工、超導材料制備、半導體生產和焊接等。
4. 物理實驗:液氮的低溫特性使得液氮罐在物理實驗室中得到廣泛應用。它被用來冷卻磁體、超導器件和其他需要極低溫度環境的實驗設備。
四、注意事項
使用液氮罐時需要注意以下事項:
1. 安全操作:液氮具有極低的溫度,接觸液氮可能會導致嚴重的冷燙傷。在操作液氮罐時,應佩戴防護手套和面具等個人防護裝備,并避免直接接觸液態氮。
2. 定期檢查:定期檢查液氮罐的密封性能、液位計和壓力表的準確性等。如發現異常情況,應及時修理或更換相關組件。
3. 液氮泄漏處理:如果發生液氮泄漏,請迅速通風、撤離并尋求專業人員的幫助。切勿使用明火進行處置,以免引發意外事故。
4. 儲存位置選擇:液氮罐應放置在通風良好的區域,遠離易燃物品和熱源。儲存位置應穩固,以免發生傾倒和碰撞等意外情況。杜瓦瓶
總結
液氮罐是一種重要的科學工具,它通過優越的隔熱性能和配套設施,有效地保護和儲存液態氮。液氮罐廣泛應用于科學研究、醫療領域和工業生產等領域,對于實驗、儲存和運輸液態氮起到至關重要的作用。在使用液氮罐時,我們應當遵循安全操作規程,并定期檢查和維護設備,以確保其正常運行和安全性能。液氮低溫管道
